防汛土工滤垫

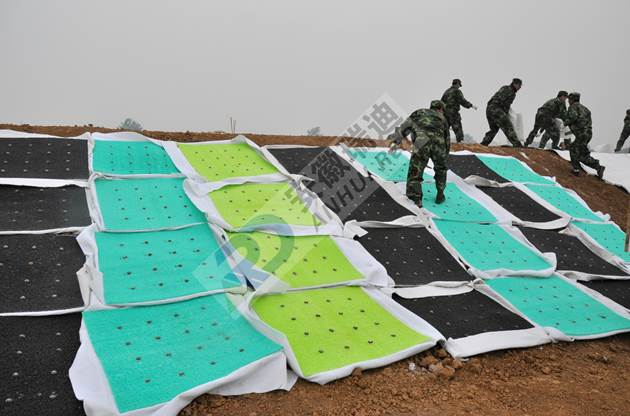

防汛土工滤垫是国家防汛抗旱总指挥部办公室和南京水利科学研究院经过三年多时间共同开发和研制的,其主要用于抢护堤坝管涌破坏险情,已获得国家发明专利和实用新型专利授权。防汛土工滤垫既可抢护单个管涌,也可抢护管涌群。目前,已成为中央防汛储备物资,中央和多省市(江苏、安徽、湖北和湖南等)防汛物资仓库均有采购和储备,实际抢险应用证明其效果良好。
防汛土工滤垫是抢护堤坝管涌的主要措施之一,其作用原理为“保土排水,即防止土颗粒流失,排除渗水,消减全部或大部水压力,以保护土体结构不发生变化,达到稳定险情的目的”。防汛土工滤垫由土工席垫和特制土工织物组合而成,利用土工席垫消刹挟砂水流的部分流速水头,控制水势及保护土工织物的特性不发生变化。利用特制土工织物过滤,保护土颗粒不随水流流失,使管涌险情稳定,抢护不同透水砂层地基的 管涌破坏将采用不同规格的土工织物。
主要规格:
序号 |
规格型号 |
颜色 |
滤垫尺寸(m) |
有效孔径(mm) |
渗透系数(cm/s) |
1 |
NH-GF01(中砂) |
绿色 |
1.4×1.4 |
0.25~0.35 |
k>100 |
2 |
NH-6F02(细砂) |
黑色 |
1.4×1.4 |
0.15~0.28 |
k>10-1 |
3 |
NH-GF03(粉砂) |
黄色 |
1.4×1.4 |
0.07~0.15 |
k>10-2 |

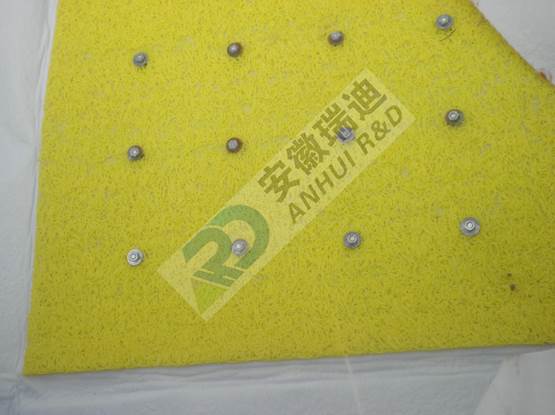

防汛土工滤垫由两层土工席垫和一层特制滤层组合而成。土工席垫(黑色、绿色、黄色三种)以全新聚乙烯和聚丙烯二者以固定比例混合为原料生产,尺寸为1.0 m×1.0 m×0.1 m(长×宽×厚);特制滤层(白色)以涤纶和丙纶为原料,尺寸应为1.4m×1.4m(长×宽),滤层四周比土工席垫四周均宽出0.2m作为滤垫之间的搭接。
防汛土工滤垫外观质量及允许偏差:
序号 |
项 目 |
单位 |
技术指标 |
允许偏差 | |
1 |
复合固定点 |
个 |
16只,(M10×35) |
/ | |
2 |
席垫丝条 |
/ |
连续不断裂,丝条内无气泡,相互粘接牢固 |
/ | |
3 |
特制 滤层 |
搭接宽度 |
cm |
20 |
±1.0 |
4 |
厚度 |
mm |
5 |
-0.5 | |
5 |
单位面积质量 |
g/m2 |
300 |
-18 | |
6 |
土工 席垫 |
厚度 |
mm |
10 |
±0.5 |
7 |
单位面积质量 |
g/m2 |
1400 |
-50 |
物理力学性能指标:
序号 |
项 目 |
单位 |
指 标 | ||
1 |
特制 滤层 |
垂直渗透系数 |
cm/s |
细砂 |
≥10-1 |
孔径O95 |
mm |
细砂 |
0.15~0.28 | ||
2 |
土工 席垫 |
抗压强度 |
kPa |
≥100 | |
孔隙率 |
% |
60~90 | |||
渗透系数 |
cm/s |
≥10 |
